一、項目概述

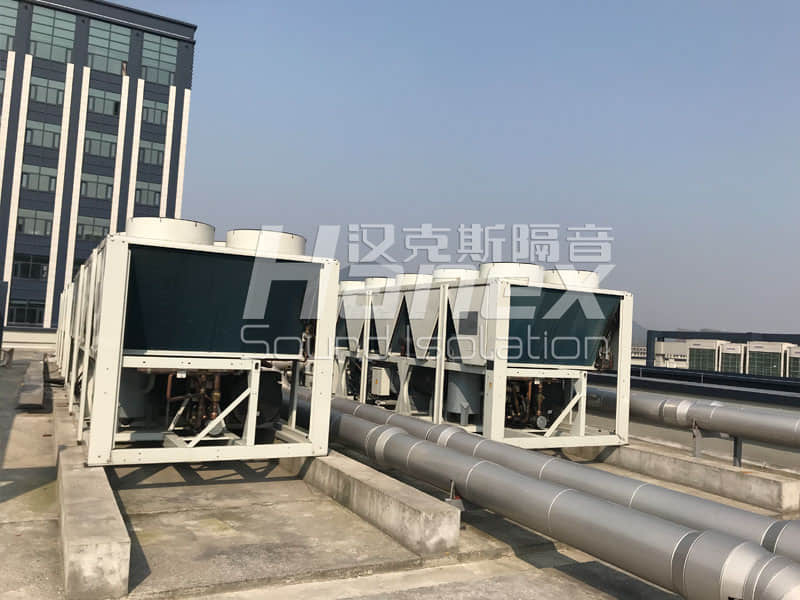

杭州市中醫院丁橋分院是一家新成立的醫院，目前處于試運行階段。醫院位于杭州市江干區丁橋路與環丁路交叉路口。在醫院醫技樓5層樓頂安裝有4臺大型螺桿式風冷熱泵機組，風冷熱泵機組的壓縮機在運行時產生持續的高分貝的嗡嗡聲，聲級達到97dB。對臨近的行政樓、7號樓、6號樓都產生了較大影響，不利于醫院人員的正常工作?，F(xiàn)需對該4臺螺桿式風冷熱泵機組進行隔聲降噪。
品牌：開利空調
機組名稱：螺桿式風冷熱泵機組
制冷/制熱量：740KW / 710KW
風機送風量：54168L/S
數量：4臺

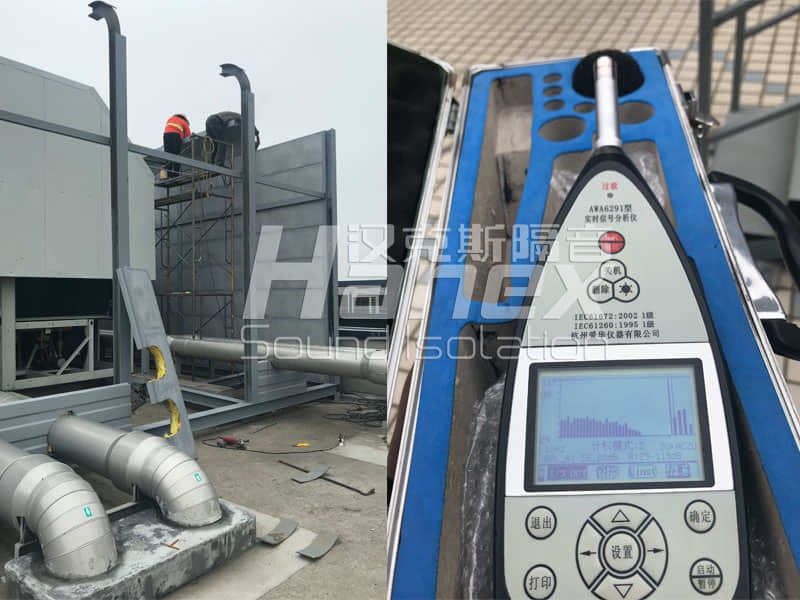

二.現場噪聲實測數據

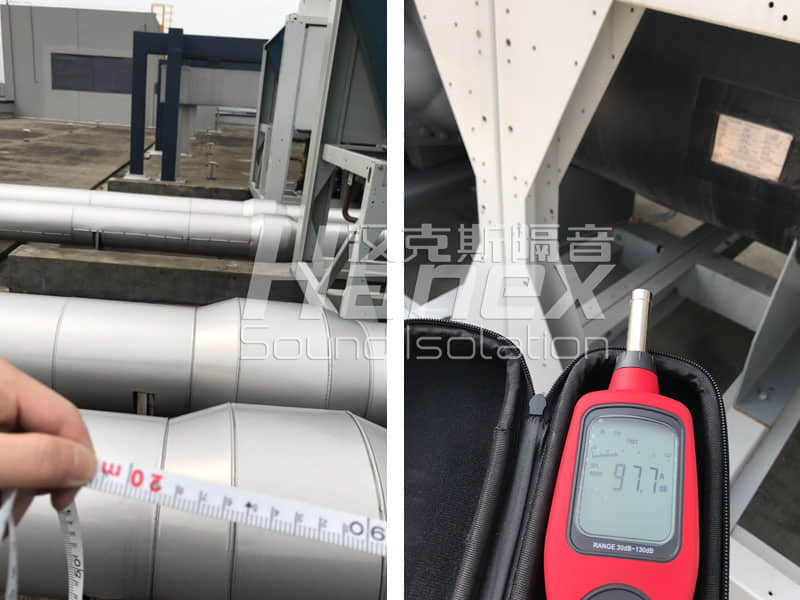

1.風冷熱泵機組壓縮機旁 97 dB(A)
2.風冷熱泵機組外1米處85 dB(A)
3.風冷熱泵機組外排風口92dB(A)
4.行政樓6層樓道50 dB(A)
5.行政樓6層正對風機房間開窗(風冷熱泵機組開啟1臺)60 dB(A)
6.6號樓7層正對風機房間開窗63 dB(A)
7.6號樓7層正對風機房間關窗50 dB(A)
三、現場噪聲源分析
由現場踏勘和數據分析，現場噪聲主要有以下4點：
(1)風冷熱泵機組壓縮機產生的空氣噪聲;
(2)風冷熱泵機組風口產生的空氣動力性噪聲;
(3)風冷熱泵機組電動機產生的機械噪聲和電磁噪聲;
(4)風冷熱泵機組機體的震動噪聲;
以上噪聲源以壓縮機、風口產生的噪聲為主要噪聲源，針對以上噪聲重點治理。
四、降噪目標的確定
根據本項目招標要求，參考《城市區域環境噪聲標準》，在4臺風冷熱泵機組實施降噪措施后(在排除其他噪聲源的干擾條件下)，滿足醫技樓頂4臺風冷熱泵全部運行時，行政樓、6號、7號病房樓面向風冷熱泵側的所有樓層的房間開窗時室內的窗口處噪音值達到上文中《城市區域環境噪聲標準》 “表 1 環境噪聲限值”1 類聲環境功能區的要求。晝間噪聲低于55分貝，夜間噪聲低于45分貝。以院方聘請的第三方檢測機構的檢測結果為標準。
五、 本項目降噪設計思路
通過我們漢克斯隔音技術人員對杭州中醫院丁橋分院區域勘測，風冷熱泵機組噪聲源特性、設備頻譜、噪聲混合區域，及限制條件對設計目標的噪聲治理效果計算，我們漢克斯隔音設計采取以下步驟實施措施：
(1) 針對4臺風冷熱泵機組風口噪聲大傳播遠的問題，設計安裝在風口安裝導風消聲器對風口進行降噪處理;
(2) 針對4臺風冷熱泵機組壓縮機噪聲大，對風冷熱泵機組壓縮機部件加裝隔聲罩。
(3) 鑒于4臺風冷熱泵機組壓縮機的低頻噪聲穿透力強，噪聲傳播遠，設計在4臺風冷熱泵機組外圍一米外設置安裝一道U型屏障。隔絕噪聲對噪聲保護區域的直線傳播。
六、 本項目降噪方案的具體措施
6.1風口安裝導風消聲器

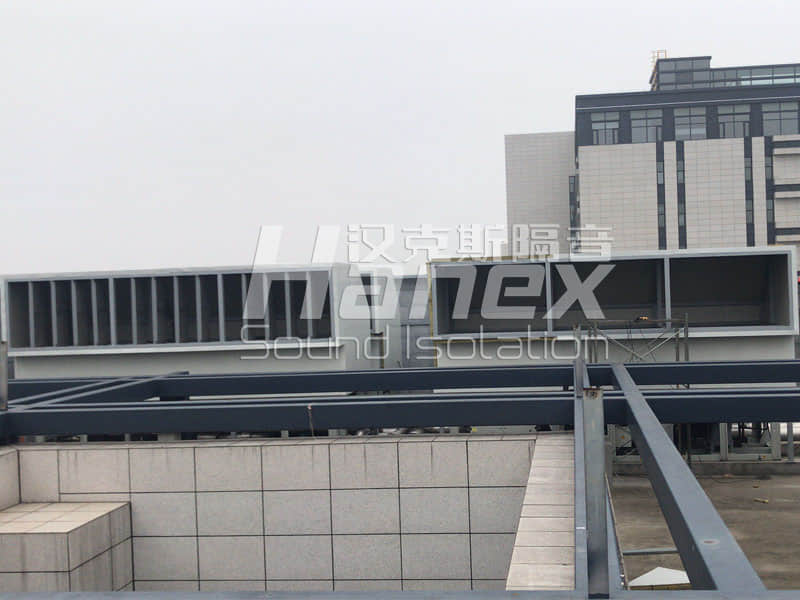

4臺風冷熱泵機組風機首先在設備水泥基座四周搭建支撐鋼構，支撐鋼構由100×100mm方鋼搭建，起到支撐頂部導風消聲器的作用。鋼構涂刷防銹涂料，做防腐蝕處理。在風冷熱泵機組風口處安裝導風消聲器，單臺風冷熱泵機組為2排6風口，共12個風口，現設計以4個風口安裝1臺導風消聲器，既1臺風冷熱泵機組安裝3臺導風消聲器，4臺風冷熱泵機組合計共12臺導風消聲器。
12臺導風消聲器下擺與冷熱泵機組頂面平臺齊平，即風口包含于消聲器內。防止熱風回流。，導風消聲器由復合結構巖棉板構成。具有導流和減小亂流的作用，將風向由原向頂面排風，轉向由西面排風，減少噪聲向東、北兩面的行政樓、7號樓及6號樓的噪聲傳播。消聲器的風口安裝消聲插片，消聲器每臺消聲器安裝插片，消聲插片具有吸聲效果，降低噪聲值。
6.2外圍安裝隔聲屏障

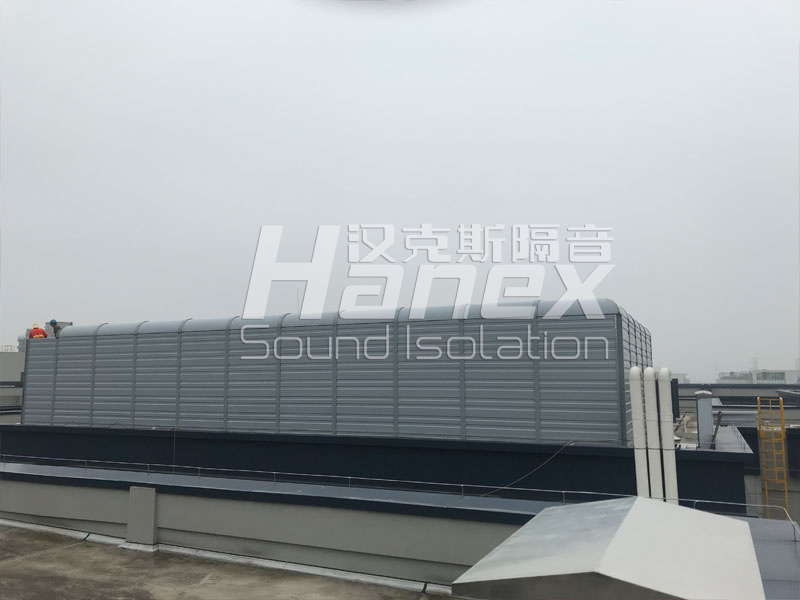

經技術人員現場勘測及討論，根據以往的經驗，設計在4臺風冷熱泵機組外1米外建造吸隔聲屏障作為吸聲降噪措施，屏障為U型，三段長度分別為10米、20米、10米，屏障高4米，頂部向內折彎。板塊間做好密封處理。其設計主體內容為：
① 屏障分上下兩部分。上部為型鋼結構，間距2米中間安裝輕質吸隔聲板塊;下部為100H鋼結構基座，本工程采用的鋼結構及鋼結構連接件均進行刷漆 2 道鐵紅防銹底漆，露于室外的鋼結構面再刷 2 道醇酸面漆。
② 整體屏障自地面起高4米，屏障采用鋼基礎梁+型鋼及斜支撐作為主體框架。
?、?屏障板采用100mm厚的復合鋼板，內表面吸聲穿孔，穿孔率≥15%，外板加厚。顏色暫定中灰。
6.3壓縮機安裝壓縮機隔聲罩
4臺風冷熱泵機組壓縮機噪聲為本項目重點噪聲源，線針對壓縮機的嗡嗡低頻聲，光外圍一層屏障遮擋效果有限。設計對壓縮機部分進行二次處理，對壓縮機加裝一個5面包圍小型隔聲罩。隔音罩對地面一側開口，留作壓縮機通風散熱，其余5面都由復合鋼制吸隔聲板制成。
七、總 結
1、4臺風冷熱泵機組風口噪聲經導風消聲器降噪導向處理，至房間內時。噪聲減小15—20dB(A);
2、4臺風冷熱泵機組壓縮機噪聲經過U型屏障圍擋，隔絕噪聲對聲敏區域的直線傳播，在行政樓、7號樓、6號樓內噪聲比原未處理前降低15-20dB(A)。
經過以上措施的綜合降噪處理滿足醫技樓頂4臺風冷熱泵全部運行時，行政樓、6號、7號病房樓面向風冷熱泵側的所有樓層的房間開窗時室內的窗口處噪音值達≤45dB(A)。
八、項目驗收方案
1、類似工程應用說明
我們曾經在風冷熱泵機組噪聲處理項目中，我們設計的降噪方案使未處理的風冷熱泵機組噪聲值95dB，經過降噪處理后，同一位置監測噪聲值<65dB，取得了降噪30分貝的滿意結果。
結合本項目情況，在排除其它噪聲影響(現場有較多噪聲產生設備)，結合風冷熱泵機組消聲器、聲屏障，可使行政樓、7號樓及6號樓，現有60-70dB(A)噪聲值，降至45dB左右。
2、驗收情況說明
根據國家測量規范和招標文件要求，降噪措施結構強度、外觀質量滿足招標方觀感要求，在醫技樓頂4臺風冷熱泵全部運行時，行政樓、6號、7號病房樓面向風冷熱泵側的所有樓層的房間開窗時室內的窗口處噪音值達到 “表 1 環境噪聲限值”1 類聲環境功能區夜間的要求,即≤45dB(A)。以院方聘請的第三方檢測機構的檢測結果為標準
