一、項目概況
蕪湖美的廚衛電器制造有限公司，為進一步提升產品品質和管理規范，公司決定對在集成灶流水線新增一套靜音房用于噪聲檢測，提升現有檢測水平，為了達到異音測試房設計的測試聲環境，經貴公司負責人與我司工程技術人員現場實地勘測、交流，及測量客戶現場資料后，綜合實際情況、具體要求，制定了關于本項目的技術方案。
二、聲學指標
外部噪聲值≤80dB(A)時，安裝漢克斯隔音設計的靜音房后，按測試標準，房內部距異音測試房墻壁1米，離地高度1.2米處，噪聲值控制在50dB(A)以內(排除其他噪聲影響)。
三、流水線隔音房設計
3.1 隔音板說明
吸隔聲模塊板背板采用1.5mm鍍鋅鋼板，內側采用2mm阻尼，內部填充48kg/m3超細離心玻璃棉(含水率不大于1%，質量吸濕率不大于5%，憎水率不小于98%。且流阻適當，孔隙均勻，有較高的吸聲性能和化學穩定性。離心玻璃棉允許容重誤差不超過±5%，含雜質量不大于3%，吸聲系數NRC≥0.90，纖維直徑小于6微米，不含渣球，防潮、不吸水。)，超細玻璃棉用高密度吸音玻璃絲布包裹，正面采用1.0mm厚穿孔鋁板，內龍骨由1.2mm鍍鋅鋼板折彎而成。
3. 2消聲通道的雙開電動隔音門移門。
為提高隔音房隔音效果，設計在消聲通道內安裝雙開電動隔音移門。帶有自動感應裝置，防止夾傷。
移門安裝于靜音房集成灶進出口的側板夾層內。該處的側板設計為兩層，兩層隔音板之間留有100mm厚的空腔，電動雙開隔音移門即安裝于空腔內。兩層隔音板厚50mm。
雙開電動隔音門移門的控制方式有三種。三種方式同時使用。
1、開關控制，可按用戶要求設置1-2個開關，使用開關控制移門開啟及關閉。
2、遙控控制，配置有電子遙控器，控制移門開啟及關閉。
3、感應開關，感應探頭安裝于集成灶的入口及出口處，當靠近時自動打開移門。
3.3 靜音房底板
靜音房地面需做減震處理，消除結構傳播的噪聲影響，減震措施達到消除90%以上震動能量，減振措施采用三層漢克斯隔音氈鋪設在整個靜音房底部，隔音氈上是高強度減振地板，靜音房安裝在減振地板上。
3.4靜音房安裝
? 流水線異音測試房板采用拼裝式結構，工廠預制現場拼裝，吸聲墻體采用鈑金框架方式，板塊與板塊之間采用螺絲緊固方式，拆卸與安裝方便。
? 頂面及側面屏體板采用壓制復合吸隔聲板，外表面噴塑處理。
? 統一異音測試房流水線進、出料口的高度。
? 通風散熱與進風設置：進風、換氣由流水線通道口進，內部設置空調平衡室內溫度。
? 內飾所有鍍鋅板材料的鍍鋅含量>175g/㎡，鍍鋅穿孔板穿孔率>23%，孔徑φ3mm。
? 異音測試房安裝時作好密封和減振措施，防止出現聲橋現象。內隔聲房采用獨立減振系統。
? 內部地板采用鋼化地板，單位面積承重：350kg/m2;
? 隔音材料全部表面采用噴塑處理，其顏色按客戶要求(待定)。

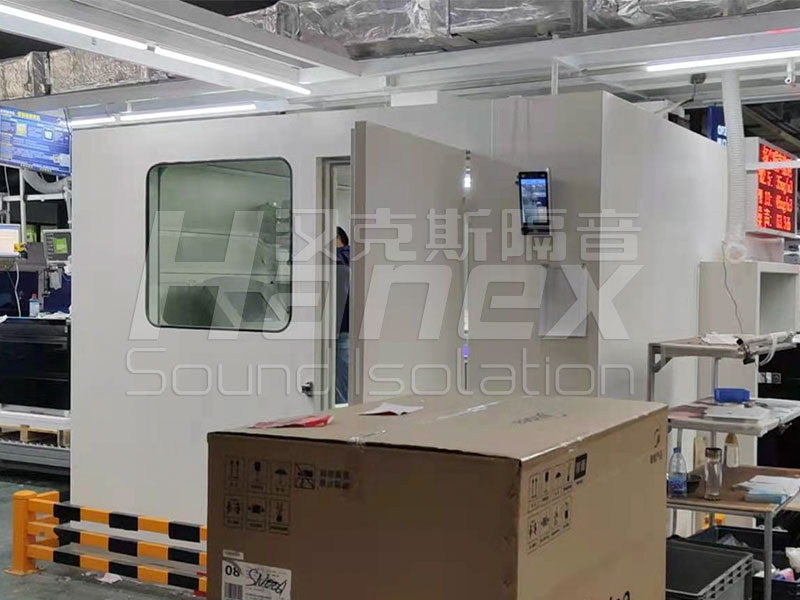

3.5 隔聲門
? 單門隔聲量在45dB(A)以上。
? 門單位面積40kg/㎡，框、扇材質：2mm厚冷板制板，門板厚度不小于80mm，內填充48K離心玻璃棉。
? 雙層專業雷文密封條。
? 易開關：惡劣條件下，輕松開啟。
? 面板、背板厚度2mm鍍鋅板，門框厚度2mm以上鍍鋅板。
? 隔聲門噴塑處理，油漆顏色與整體效果相協調。
